ここがポイント!

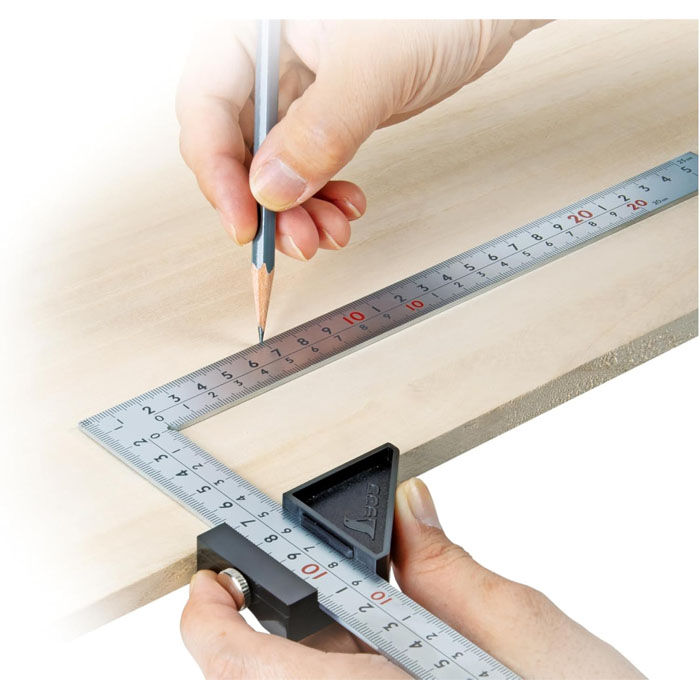

対応する曲尺(厚手広巾)に取り付けて長いケガキ線が引けます。

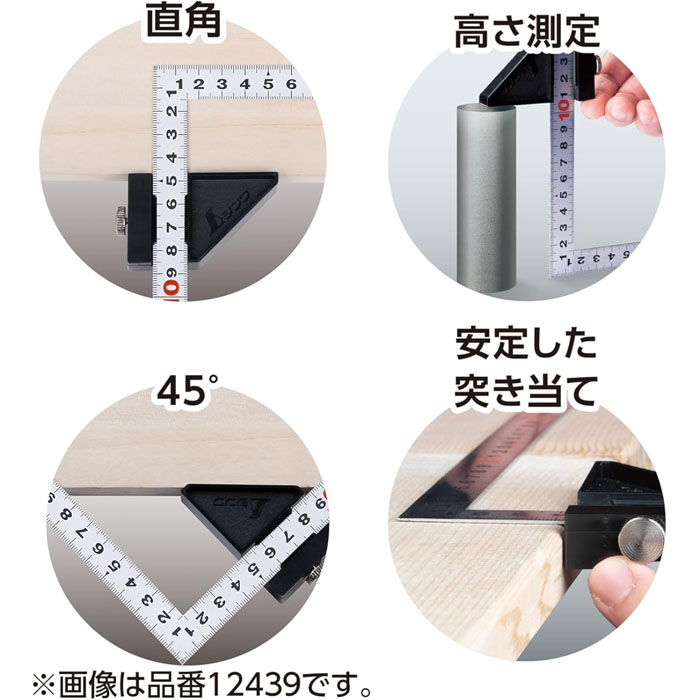

突き当て位置を変えることで45°のケガキ線が引けます。
測定物を挟み、板厚や直径を測定できます。
逆向きに取り付けて高さ測定ができます。
高い突き当て部が材料にしっかり当たるので、面取り材にも安定したケガキ線が引けます。
曲尺の目盛を使用してケガキ線の寸法取りが可能です。
仕 様

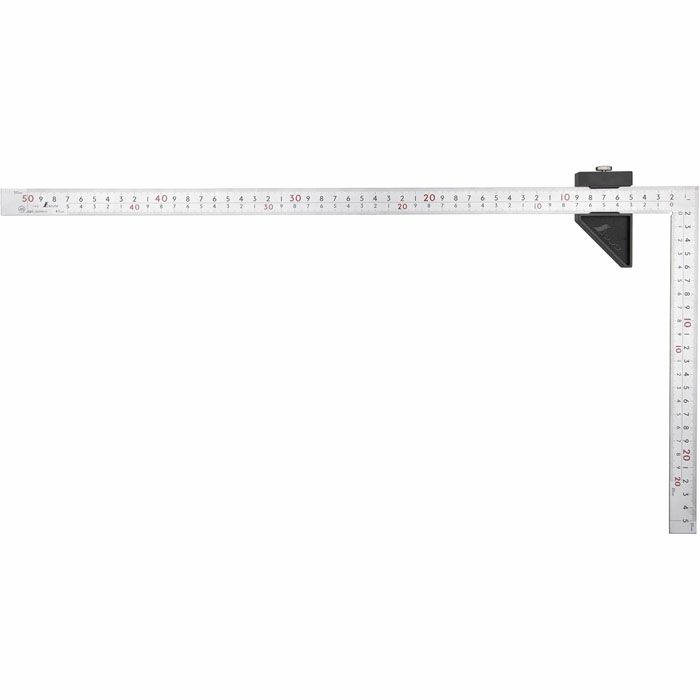

曲尺:品番10450
表目盛
長枝
外目盛 50cm
内目盛 45cm
短枝
外目盛 25cm
内目盛 20cm
裏目盛
長枝
外目盛 50cm
内目盛 45cm
短枝
外目盛 25cm
内目盛 20cm
角部形状
同厚
直角度
100mmにつき0.1mm以下
長さの許容差
±0.2mm
材質
ステンレス
サイズ
520(260)×20×2.0mm
製品質量 240g
曲尺用ストッパー:品番12428
対応曲尺サイズ
厚さ:2mm
巾:20mm
ストッパー角度精度
100mmにつき0.2mm以下※
※曲尺用ストッパー自体の精度です。取り付ける曲尺により精度は変化します。
材質

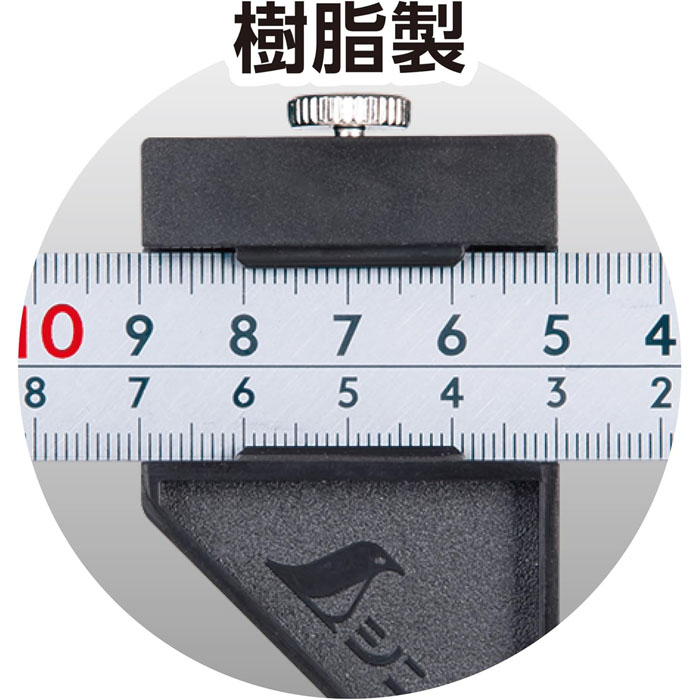

本体:ABS樹脂
ねじ:鉄
板ばね:銅
サイズ 75×40×14mm
製品質量 18g
